Обзор мобильного расточно-наплавочного комплекса “СТАНЭКСПЕРТ® ТАРМАН-400 ЦПУ”

29.06.24

Станок применяется для восстановления диаметров дорожно-строительной, карьерной, сельскохозяйственной техники, узлов и деталей различного оборудования по месту его нахождения, без транспортировки в ремонтный цех.

Мобильный расточно-наплавочный комплекс осуществляет расточку от 25 до 400 мм, внутреннюю наплавку от 25 до 400 мм и наружную наплавку до 500 мм в зависимости от выбранной комплектации.

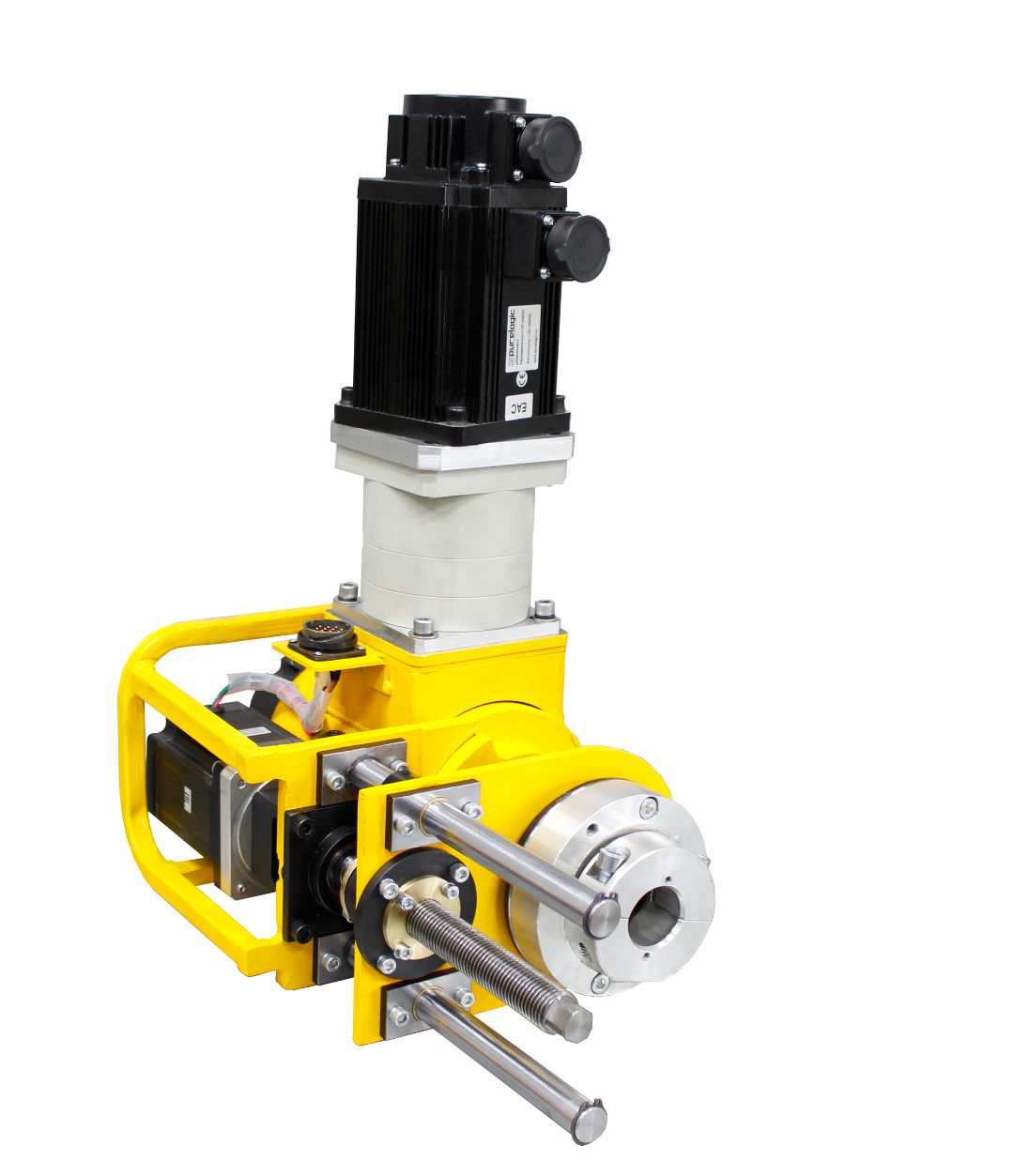

На приводе вращения станка установлен Сервомотор с мощностью потребления 1.5 кВт и редуктором планетарного типа.

Станок монтируется на главную опору оснастки по цилиндрической посадке и зажимается одним винтом двухстороннего действия. Винт работает в обе стороны - на зажим и на разжим, для того чтобы облегчить установку и снятие станка.

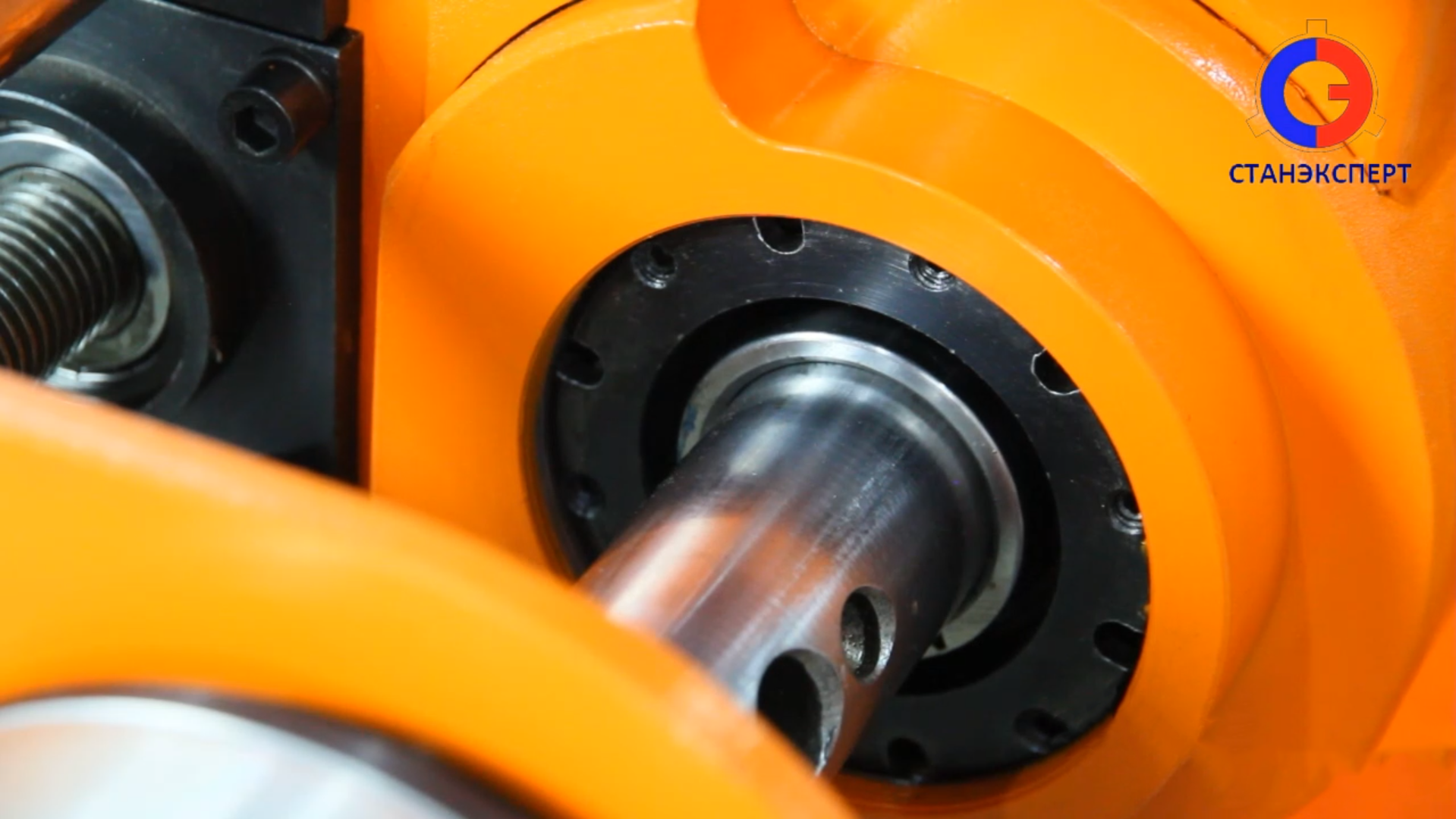

Борштанга проходит сквозь станок, благодаря этому, длина обработки не ограничена, а зависит от длины борштанги или наплавочного вала. Рабочий ход непрерывной обработки за один зажим борштанги составляет 200 мм. Станок может быть изготовлен с другой длиной рабочего хода.

В станке предусмотрена возможность регулировки зацепления внутренней угловой передачи с помощью специальных регулировочных шайб без снятия привода вращения. Также предусмотрена система регулировка зазора в паре винт – гайка подачи, радиальных зазоров подшипников скольжения дополнительных съемных направляющих, что позволяет обеспечить плавность и точность обработки.

Для уменьшения влияния консольного расположения винта привода подачи, предусмотрены две дополнительных съемных направляющих закаленных ТВЧ (токами высокой частоты).

Вертикальная компоновка позволяет производить работу в труднодоступных местах.

БЛОК УПРАВЛЕНИЯ

На блоке управления расположены: рычаг включения, кнопка пуска, кнопка грибок аварийного стопа. Все кабели могут быть отсоединены от блока управления и станка, что обеспечивает удобство и сохранность оборудования при перемещении и транспортировке. Станок и блок управления соединены коммутационным кабелем в защищенном от механических повреждений герметичном металлорукаве. При изготовлении электрооборудования станка мы используем управляющие и силовые провода производства Подольского Кабельного завода "Паритет", промышленные разъемы производства Чебоксарского НПО «КАСКАД», корпуса блока управления, пускорегулирующие устройства, а также системы электропроводки и маркировки от отечественных производителей ДКС и ИЕК.

Имеется функция проведения удаленной диагностики электронной части и обновления программного обеспечения, достаточно иметь персональный компьютер, выход в интернет и USB-кабель.

Станок оснащен герметичным цифровым пультом управления, со степенью защиты IP 65, с гибким прочным кабелем длиной 5 метров. Коммутационный кабель от блока к станку также имеет длину 5 метров, что позволяет с пультом в руках работать на дальнем обрабатываем отверстии габаритной детали на расстоянии до 10 метров от станка. Проводное соединение пульта с блоком управления гарантирует надежную бесперебойную связь, в ответственный момент не сядут аккумуляторы и не пропадет из-за помех от стороннего оборудования радиосигнал что обеспечивает стабильную и безопасную работу.

ПУЛЬТ УПРАВЛЕНИЯ

В цифровом дистанционном пульте предусмотрены функции:

• Индикация значения скорости вращения в об/мин и скорости подачи в мм/об или мм/мин.

• Секторная наплавка с функцией автоматического проплавления краев.

• Продублирована кнопка Аварийного стопа.

• Ускоренная подача.

• Смена направления подачи и вращения.

• Меню настройки.

• Включение подсветки экрана и регулировка яркости.

• Мерный ход - обработка на заданную глубину

• Индикатор нагрузки сервомоторов

• Счетчик моточасов

В базовую комплектацию также входят:

- Наплавочный вал в комплекте с Кабель-рукавом, со стандартным евро-разъемом, и горелкой.

- Комплект расходников: сопло, наконечник-диффузор, а также вместе с этим, наружная наплавочная горелка и горелка для внутренней наплавки.

- Кабель питания и Кабель коммутационный.

- Скоба для регулировки и измерения вылета резца, в процессе работы.

- Наборы ключей.

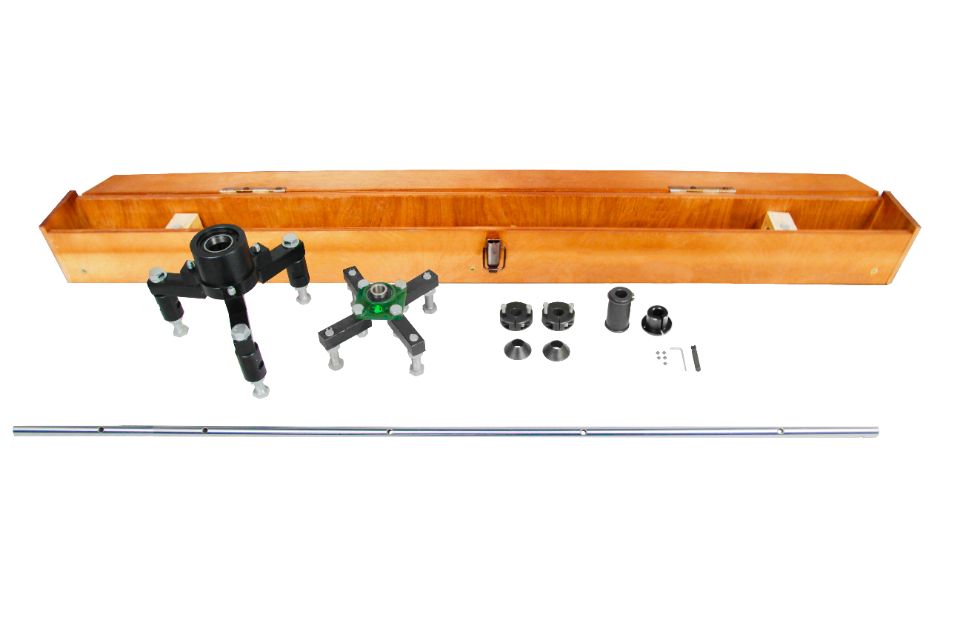

Оснастка для расточки от 25 до 50 мм

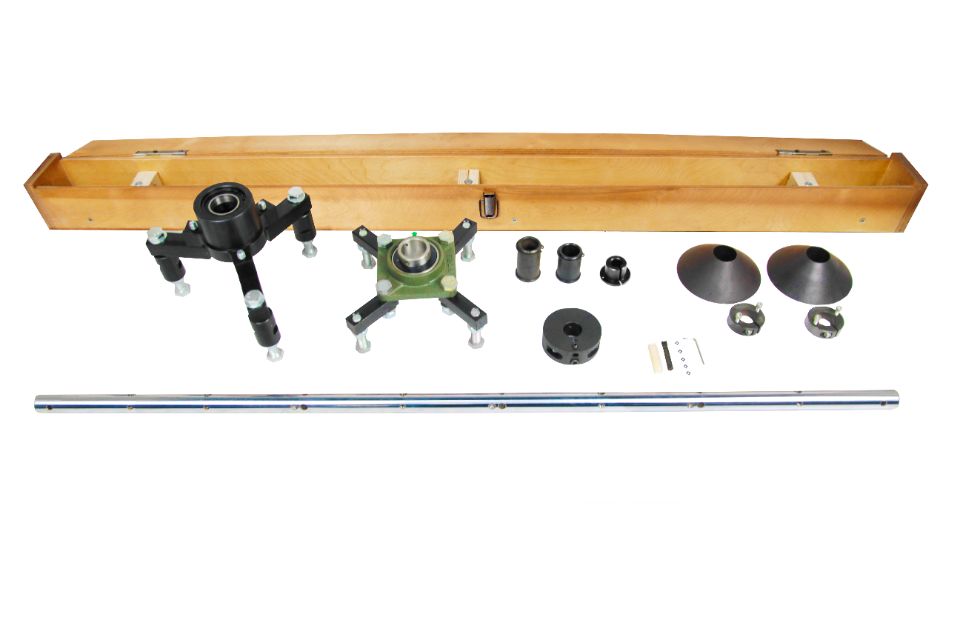

Оснастка для расточки от 35 до 150 мм

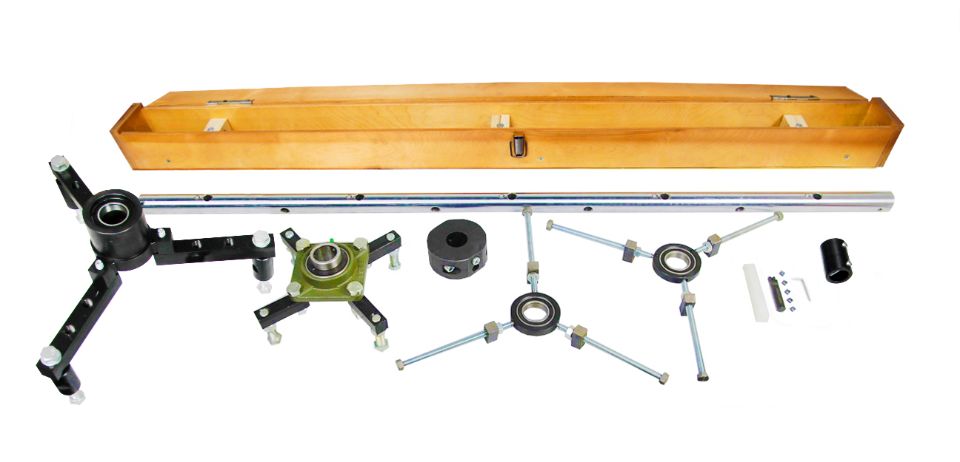

Оснастка для расточки от 45 до 220 мм

Оснастка для расточкиот 45 до 400 мм

Оснастка для расточки от 55 до 220 мм

Оснастка для расточкиот 55 до 400 мм

КОМПЛЕКТЫ ДЛЯ РАСТОЧКИ

С базовой комплектацией станка в зависимости от обрабатываемых диаметров применяются дополнительные комплекты для расточки:

Оснастка для расточки от 25 до 50 мм;

Оснастка для расточки от 35 до 150 мм;

Оснастка для расточки от 45 до 220 мм;

Оснастка для расточки от 45 до 400 мм;

Оснастка для расточки от 55 до 220 мм;

Оснастка для расточки от 55 до 400 мм.

Возможно изготовление нестандартной оснастки под технические задачи заказчика

Мы предоставляем широкий выбор дополнительной оснастки к мобильным станкам различных производителей – торцовочные головки, борштанги, расходные материалы для наплавки и расточки, измерительные инструменты и прочее.

• Наши специалисты подберут оборудование под ваши задачи.

• Окажут техническую поддержку по вопросам технологии расточки и наплавки, а также эксплуатации оборудования.

• Бесплатно обучат работе на оборудовании наших клиентов

• Проведут демонстрацию предприятия и работы оборудования у нас или в режиме онлайн.

• В случае возникновения неисправности оперативно выясним техническую причину и устраним ее дистанционно, либо незамедлительно отправим вам на замену новый узел в течении гарантийного срока бесплатно и за наш счет, получив который без длительных простоев вы продолжаете работать и затем отправляете нам обратно замененный неисправный узел.

• Так же оказываем неограниченную пост гарантийную техническую поддержку и ремонт оборудования.

Станьте экспертом, выбирайте СТАНЭКСПЕРТ®
