Мобильный расточной станок
СТАНЭКСПЕРТ® ПИОНЕР-2 ЦПУ ПЛЮС
Увеличить
Увеличить

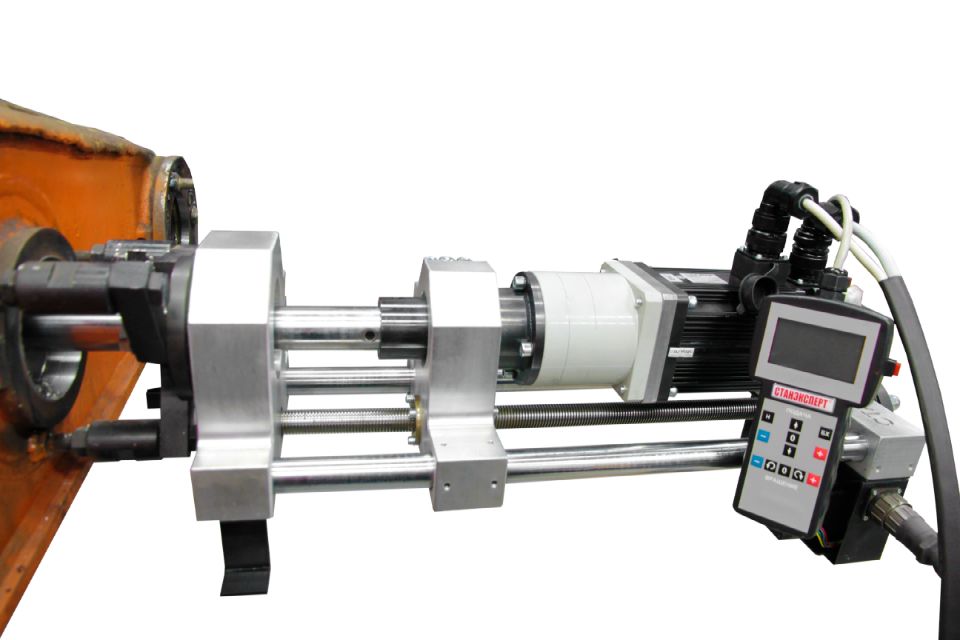

Мобильный расточной станок «СТАНЭКСПЕРТ® ПИОРНЕР-2 ЦПУ ПЛЮС»
предназначен для расточки и наплавки изношенных цилиндрических отверстий и наружных цилиндрических поверхностей спецтехники, деталей различного оборудования, машин и механизмов, по месту их нахождения, при ремонте и изготовлении без демонтажа узла.
Цена
по запросу
Гарантия 12 месяцев
Бесплатная техническая поддержка в течение всего времени эксплуатации станка
Бесплатное обучение работе на оборудовании
Характеристики станка
Диаметр цилиндрической расточки
от 45 до 400 мм*
*возможна расточка диаметром от 25 мм, с применением борштанги меньшего диаметра
Рабочий ход борштанги
455 мм*
*возможно изготовление станка с другой длиной рабочего хода по желанию заказчика
Длина борштанги
1200 мм, 1500 мм, 2000 мм*
*возможно изготовление борштанг любой длины по желанию заказчика
Диаметр борштанги
20 мм, 30 мм, 40 мм, 50 мм*
*зависит от выбранной комплектации
Частота вращения борштанги
От 0 до 300 об/мин*
Регулирование частоты вращения
плавное, бесступенчатое
Реверс вращения шпинделя
есть
ПОДАЧА
от 0 до 130 мм/мин
Регулирование скорости подачи
Плавное, бесступенчатое
РЕВЕРС направления ПОДАЧИ
есть
Возможность оснащения наплавочной оснасткой
есть
ПИТАНИЕ
220 В, 50Гц
Привод вращения, тип/
мощность эл. двигателя
Сервомотор 3000 об/мин, с редуктором
/1,5кВт*
Привод подачи, тип/мощность эл. двигателя
Мотор-редуктор постоянного тока, /0,1кВт*
Габаритные размеры
620х230х350мм*
Точность обработки
Н7
Производитель оставляет за собой право изменять конструкцию агрегата и узлов, а также стандартную комплектацию изготавливаемого оборудования, не сужая при этом диапазон ее технических возможностей.

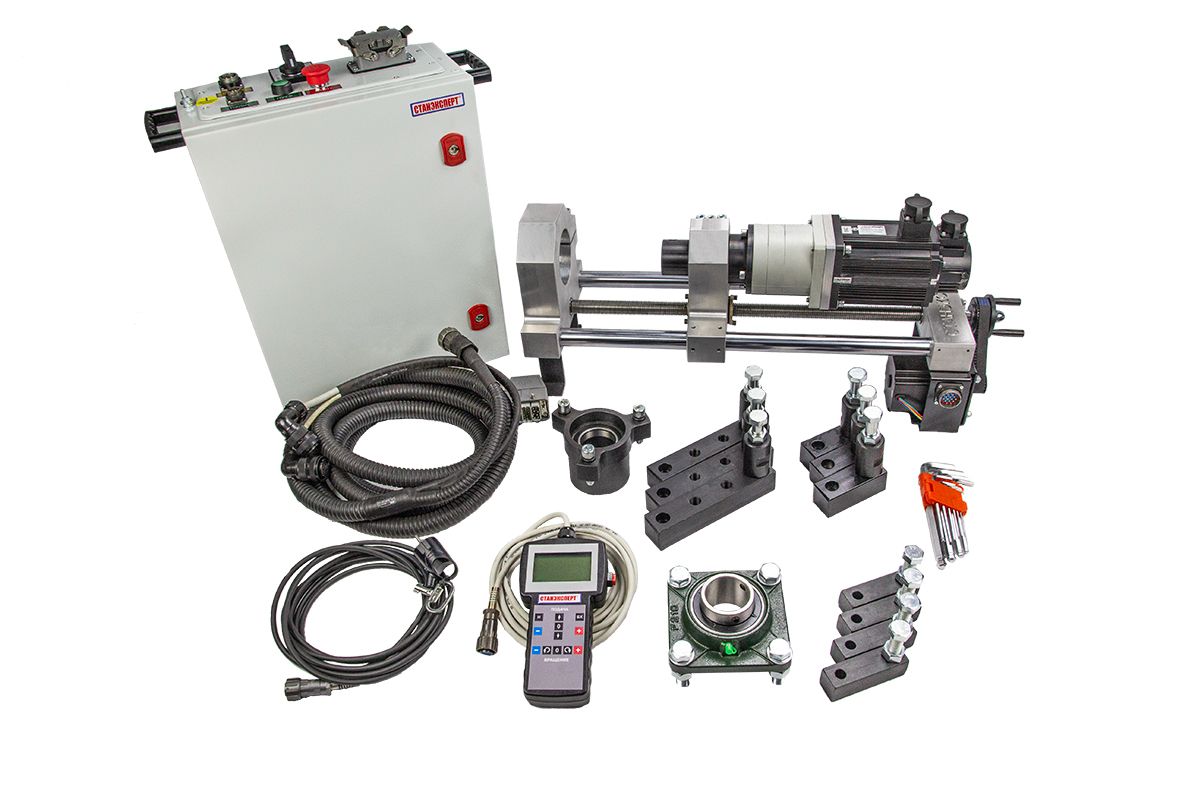

Стандартный комплект поставки мобильного расточного станка "Пионер-2 ЦПУ ПЛЮС ", артикул "ПНР2ЦПУ БАЗА ПЛЮС"
Цена
Цена по запросу
Каретка с механизмом Автоподачи, СППА - 1 шт
Мотор-редуктор, СВП-00.000-02 - 1 шт
Блок управления Пионер-2 (М) ЦПУ, ШУ-05 ЦПУ - 1 шт
Кабель питания-01, КПБУ-01 - 1 шт
Кабель коммутационный Пионер-2(М), КК-06 - 1 шт
Пульт управления универсальный, ПУ-01-02 - 1 шт
Набор ключей шестигр. 10шт 1,5-12мм удлин, ИНСТР000265 - 1 шт
Опора главная d50мм, ОБШ5-00.000-03 СБ SM - 1 шт
Лапа 40х40х200, ОУ-00.028 СБ SM - 3 шт
Лапа 40х40х100, ОУ-00.028-03 СБ SM - 3 шт
Опора дополнительная d50мм СБ, ОБД5 - 1 шт
Лапа дополнительной опоры 30х30х100 d16, ОУ-00.037-02 СБ - 4 шт
Мотор-редуктор, СВП-00.000-02 - 1 шт
Блок управления Пионер-2 (М) ЦПУ, ШУ-05 ЦПУ - 1 шт
Кабель питания-01, КПБУ-01 - 1 шт
Кабель коммутационный Пионер-2(М), КК-06 - 1 шт
Пульт управления универсальный, ПУ-01-02 - 1 шт
Набор ключей шестигр. 10шт 1,5-12мм удлин, ИНСТР000265 - 1 шт
Опора главная d50мм, ОБШ5-00.000-03 СБ SM - 1 шт
Лапа 40х40х200, ОУ-00.028 СБ SM - 3 шт
Лапа 40х40х100, ОУ-00.028-03 СБ SM - 3 шт
Опора дополнительная d50мм СБ, ОБД5 - 1 шт
Лапа дополнительной опоры 30х30х100 d16, ОУ-00.037-02 СБ - 4 шт
Преимущества
- Каретка станка выполнена из цельного алюминиевого сплава АМГ6, который обладает коррозионной и вибрационной стойкостью.
- Станок можно оснастить наплавочной установкой.
- Направляющие каретки из стали закаленной токами высокой частоты придают дополнительную жесткость конструкции, обеспечивают минимальный износ и точность перемещения.
- Работает в любом пространственном положении: горизонтально, вертикально, под любым углом.
- Имеет микропроцессорный дистанционный пульт управления, с длиной кабеля 5 метров.
-Секторной наплавки.
-Аварийного стопа.
-Индикации скорости подачи и режимов вращения.
-На дисплее отображается текущая скорость подачи и вращения.
-В реальном времени видно при каких параметрах осуществляются вращение и подача.
-Изменение направления вращения (по часовой и против часовой)
-Изменение направления подачи (вперёд и назад)
-Индикация скорости подачи по выбору, в «мм/об» или «мм/мин»
-Индикация скорости вращения в «об/мин» ( с точностью до 0,01 мм)
-Регулировка скорости подачи с точностью до 0,01 мм
- Регулировка скорости подачи с точностью до 0,01 мм
-Меню настройки.
-Регулирования яркости экрана и дополнительной подсветку.
-Мерный ход - обработка на заданную глубину
-Индикатор нагрузки сервомоторов
-Счетчик моточасов
- Быстрое перемещение (быстрый ход)
- Плавность и точность обработки благодаря функции регулировки люфтов. В станке предусмотрена система регулировки осевых зазоров винта и гайки, а также радиальных зазоров подшипников скольжения, что позволяет обеспечить плавность и точность обработки.
- Передний неподвижный суппорт для закрепления станка на и средний подвижный суппорт для закрепления привода, имеют толщину 60 мм. Оба суппорта оснащены разжимными винтами для облегчения установки станка и привода.
- В станке применяются подшипники качения закрытого типа
- Защита от попадания грязи.
- Плавное без заеданий вращение.
- Высокое качество обрабатываемой поверхности.
- Предусмотрено автоматическое отключение приводов при возникновении критической нагрузки, например - упор в глухую стенку или поломка резца.\
- Сервопривод вращения имеет плавный рабочий ход, бесшумность работы и высокую точность обработки во всех скоростных режимах работы. Отсутствие щеточно-коллекторного узла уменьшает износ и увеличивает срок службы.
- Предусмотрена удалённая диагностика электронной части.
- Можно подключать любой сварочный полуавтомат со стандартным евро-разъемом (с применением доп. Оснастки-наплавочной головкой)
Дополнительная оснастка к оборудованию
"Оснастка расточная для станков Пионер ПЛЮС борштанга ф20 расточка от 25 до 50мм", артикул "ОС2.ПНР.20"
Цена
Цена по запросу
Борштанга d20мм L=1200мм, БШ20.1200.7.150.8 – 1 шт.
Державка расточного резца d8мм в комплекте, S08A-SCFCL-06-22СБ ХО – 1 шт.
Пластина ССМТ 060208 UE6020 CCMT21.51, ПСР0034 – 5 шт.
Кольцо стопорное d20мм, ОС.19-00.009 ХО СБ – 2 шт.
Конус центровочный d20-48мм, ОС.20-00.002 ХО – 2 шт.
Опора дополнительная d20мм СБ, ОБД2 – 1 шт.
Лапа дополнительной опоры 30х30х100 d12, ОУ-00.037-01 СБ – 4 шт.
Втулка переходная главной опоры d50 на d20мм L=74мм, ОУ-00.034-02 СБ ХО – 1 шт.
Втулка переходная муфты привода с d50 на d20мм, ОУ-00.036-02 – 1 шт.
Ящик борштанги d40мм L=1500мм 1 место, УБШ40.1500.1 – 1 шт.
Втулка переходная дополнительной опоры d50 на d20мм L=61мм, ОУ-00.035-02 ХО СБ – 1 шт.
Резец расточной d8мм ВК8, 2143-0291-ВК8 ХО – 1 шт.
Резец расточной d8мм Т15К6, 2143-0291-Т15К6 ХО – 1 шт.
Державка расточного резца d8мм в комплекте, S08A-SCFCL-06-22СБ ХО – 1 шт.
Пластина ССМТ 060208 UE6020 CCMT21.51, ПСР0034 – 5 шт.
Кольцо стопорное d20мм, ОС.19-00.009 ХО СБ – 2 шт.
Конус центровочный d20-48мм, ОС.20-00.002 ХО – 2 шт.
Опора дополнительная d20мм СБ, ОБД2 – 1 шт.
Лапа дополнительной опоры 30х30х100 d12, ОУ-00.037-01 СБ – 4 шт.
Втулка переходная главной опоры d50 на d20мм L=74мм, ОУ-00.034-02 СБ ХО – 1 шт.
Втулка переходная муфты привода с d50 на d20мм, ОУ-00.036-02 – 1 шт.
Ящик борштанги d40мм L=1500мм 1 место, УБШ40.1500.1 – 1 шт.
Втулка переходная дополнительной опоры d50 на d20мм L=61мм, ОУ-00.035-02 ХО СБ – 1 шт.
Резец расточной d8мм ВК8, 2143-0291-ВК8 ХО – 1 шт.
Резец расточной d8мм Т15К6, 2143-0291-Т15К6 ХО – 1 шт.
"Оснастка расточная для станков Пионер ПЛЮС борштанга ф30 расточка от 35 до 150мм", артикул "ОС2.ПНР.30"
Цена
Цена по запросу
Борштанга d30мм L=1200мм, БШ30.1200.7.150.10 – 1 шт.
Адаптер вылета резца d30-95мм, АДР30.10-00.000СБ ХО – 1 шт.
Конус центровочный d30-147мм, ОС.19-00.019 ХО – 2 шт.
Кольцо стопорное d30мм, ОС.19-00.008 ХО СБ – 2 шт.
Втулка переходная главной опоры d50 на d30мм L=74мм, ОУ-00.034-01 СБ ХО – 1 шт.
Втулка переходная муфты привода с d50 на d30мм, ОУ-00.036-01 – 1 шт.
Втулка переходная дополнительной опоры d50 на d30мм L=61мм, ОУ-00.035-01 ХО – 1 шт.
Опора дополнительная d30мм, ОБД3 СБ – 1 шт.
Лапа дополнительной опоры 30х30х100 d12, ОУ-00.037-01 СБ – 4 шт.
Державка расточного резца d10мм в комплекте, S10Х-SCFCL-06-41 СБ ХО – 1 шт.
Резец расточной ВК8 d10мм, 2142 ХО – 1 шт.
Резец расточной Т15К6 d10мм, 2142-01 ХО – 1 шт.
Пластина ССМТ 060208 UE6020 CCMT21.51, ПСР0034 – 5 шт.
Ящик борштанги d40мм L=1500мм 1 место, УБШ40.1500.1 – 1 шт.
Адаптер вылета резца d30-95мм, АДР30.10-00.000СБ ХО – 1 шт.
Конус центровочный d30-147мм, ОС.19-00.019 ХО – 2 шт.
Кольцо стопорное d30мм, ОС.19-00.008 ХО СБ – 2 шт.
Втулка переходная главной опоры d50 на d30мм L=74мм, ОУ-00.034-01 СБ ХО – 1 шт.
Втулка переходная муфты привода с d50 на d30мм, ОУ-00.036-01 – 1 шт.
Втулка переходная дополнительной опоры d50 на d30мм L=61мм, ОУ-00.035-01 ХО – 1 шт.
Опора дополнительная d30мм, ОБД3 СБ – 1 шт.
Лапа дополнительной опоры 30х30х100 d12, ОУ-00.037-01 СБ – 4 шт.
Державка расточного резца d10мм в комплекте, S10Х-SCFCL-06-41 СБ ХО – 1 шт.
Резец расточной ВК8 d10мм, 2142 ХО – 1 шт.
Резец расточной Т15К6 d10мм, 2142-01 ХО – 1 шт.
Пластина ССМТ 060208 UE6020 CCMT21.51, ПСР0034 – 5 шт.
Ящик борштанги d40мм L=1500мм 1 место, УБШ40.1500.1 – 1 шт.
"Оснастка расточная для станков Пионер ПЛЮС борштанга ф40 расточка от 45 до 220мм", артикул "ОС2.ПНР.40"
Цена
Цена по запросу
Борштанга d40мм L=1500мм, БШ40.1500.9.150.16 – 1 шт.
Адаптер вылета резца d40-120мм, АДР40.16-00.000СБ ХО – 1 шт.
Комплект центровочный d40-220мм, 1УЦК4-01.000 СБ ХО – 1 шт.
Втулка переходная муфты привода с d50 на d40мм, ОУ-00.036 ХО – 1 шт.
Втулка переходная дополнительной опоры с d50 на d40мм, ОУ-00.035 ХО – 1 шт.
Втулка переходная главной опоры d50 на d40мм L=74мм , ОУ-00.034 ХО СБ – 1 шт.
Конус центровочный d40-147мм, ОС.19-00.018 ХО – 2 шт.
Кольцо стопорное d40мм, ОС.19-00.007 ХО СБ – 2 шт.
Опора дополнительная d40мм СБ, ОБД4 – 1 шт.
Лапа дополнительной опоры 30х30х100 d16, ОУ-00.037-02 СБ – 4 шт.
Державка резца с мех креплением ф16 в комплекте, S16F-SCFCL-09-80 СБ ХО – 1 шт.
Резец расточной ВК8 d16мм L=80мм, 2142-02-01 ХО – 1 шт.
Резец расточной Т15К6 d16мм L=80мм, 2142-03 ХО – 1 шт.
Пластина сменная режущая державки d16мм CCMT09Т308-SM IC908, -HM YBC252,-C25 NC5330, CN2500, ПСР0025 – 5 шт.
Ящик борштанги d40мм L=1500мм 1 место, УБШ40.1500.1 – 1 шт.
Адаптер вылета резца d40-120мм, АДР40.16-00.000СБ ХО – 1 шт.
Комплект центровочный d40-220мм, 1УЦК4-01.000 СБ ХО – 1 шт.
Втулка переходная муфты привода с d50 на d40мм, ОУ-00.036 ХО – 1 шт.
Втулка переходная дополнительной опоры с d50 на d40мм, ОУ-00.035 ХО – 1 шт.
Втулка переходная главной опоры d50 на d40мм L=74мм , ОУ-00.034 ХО СБ – 1 шт.
Конус центровочный d40-147мм, ОС.19-00.018 ХО – 2 шт.
Кольцо стопорное d40мм, ОС.19-00.007 ХО СБ – 2 шт.
Опора дополнительная d40мм СБ, ОБД4 – 1 шт.
Лапа дополнительной опоры 30х30х100 d16, ОУ-00.037-02 СБ – 4 шт.
Державка резца с мех креплением ф16 в комплекте, S16F-SCFCL-09-80 СБ ХО – 1 шт.
Резец расточной ВК8 d16мм L=80мм, 2142-02-01 ХО – 1 шт.
Резец расточной Т15К6 d16мм L=80мм, 2142-03 ХО – 1 шт.
Пластина сменная режущая державки d16мм CCMT09Т308-SM IC908, -HM YBC252,-C25 NC5330, CN2500, ПСР0025 – 5 шт.
Ящик борштанги d40мм L=1500мм 1 место, УБШ40.1500.1 – 1 шт.
"Оснастка расточная для станков Пионер ПЛЮС борштанга ф40 расточка от 45 до 400мм", артикул "ОС2.ПНР.400"
Цена
Цена по запросу
Борштанга d40мм L=1500мм, БШ40.1500.9.150.16 – 1 шт.
Адаптер вылета резца d400мм, РД4-00.000 СБ ХО – 1 шт.
Комплект центровочный d40-400мм, 1УЦК4-00.000 СБ ХО – 1 шт.
Втулка переходная муфты привода с d50 на d40мм, ОУ-00.036 ХО – 1 шт.
Втулка переходная главной опоры d50 на d40мм L=74мм , ОУ-00.034 ХО СБ – 1 шт.
Втулка переходная дополнительной опоры с d50 на d40мм, ОУ-00.035 ХО – 1 шт.
Конус центровочный d40-147мм, ОС.19-00.018 ХО – 2 шт.
Кольцо стопорное d40мм, ОС.19-00.007 ХО СБ – 2 шт.
Опора дополнительная d40мм СБ, ОБД4 – 1 шт.
Лапа дополнительной опоры 30х30х100 d16, ОУ-00.037-02 СБ – 4 шт.
Державка резца с мех креплением ф16 в комплекте, S16F-SCFCL-09-80 СБ ХО – 1 шт.
Резец расточной ВК8 d16мм L=80мм, 2142-02-01 ХО – 1 шт.
Резец расточной Т15К6 d16мм L=80мм, 2142-03 ХО – 1 шт.
Пластина сменная режущая державки d16мм CCMT09Т308-SM IC908, -HM YBC252,-C25 NC5330, CN2500, ПСР0025 – 5 шт.
Отвертка шлицевая 250*6,0 мм, кв. стержень, ударная, ИНСТР000324 – 1 шт.
Ящик борштанги d40мм L=1500мм 1 место, УБШ40.1500.1 – 1 шт.
Адаптер вылета резца d400мм, РД4-00.000 СБ ХО – 1 шт.
Комплект центровочный d40-400мм, 1УЦК4-00.000 СБ ХО – 1 шт.
Втулка переходная муфты привода с d50 на d40мм, ОУ-00.036 ХО – 1 шт.
Втулка переходная главной опоры d50 на d40мм L=74мм , ОУ-00.034 ХО СБ – 1 шт.
Втулка переходная дополнительной опоры с d50 на d40мм, ОУ-00.035 ХО – 1 шт.
Конус центровочный d40-147мм, ОС.19-00.018 ХО – 2 шт.
Кольцо стопорное d40мм, ОС.19-00.007 ХО СБ – 2 шт.
Опора дополнительная d40мм СБ, ОБД4 – 1 шт.
Лапа дополнительной опоры 30х30х100 d16, ОУ-00.037-02 СБ – 4 шт.
Державка резца с мех креплением ф16 в комплекте, S16F-SCFCL-09-80 СБ ХО – 1 шт.
Резец расточной ВК8 d16мм L=80мм, 2142-02-01 ХО – 1 шт.
Резец расточной Т15К6 d16мм L=80мм, 2142-03 ХО – 1 шт.
Пластина сменная режущая державки d16мм CCMT09Т308-SM IC908, -HM YBC252,-C25 NC5330, CN2500, ПСР0025 – 5 шт.
Отвертка шлицевая 250*6,0 мм, кв. стержень, ударная, ИНСТР000324 – 1 шт.
Ящик борштанги d40мм L=1500мм 1 место, УБШ40.1500.1 – 1 шт.
"Оснастка расточная для станков Пионер ПЛЮС борштанга ф50 расточка от 55 до 220мм, ОС2.ПНР.50.220"
Борштанга d50мм L=1500мм, БШ50.1500.9.150.16 – 1 шт.
Адаптер вылета резца d50-120мм, АДР50.16-00.000СБ ХО – 1 шт.
Комплект центровочный d50мм, УЦК5-00.000 СБ ХО – 1 шт.
Конус центровочный d50-147мм, ОС.19-00.022-01 ХО – 1 шт.
Кольцо стопорное d50мм, ОС.19-00.017 ХО СБ – 1 шт.
Державка резца с мех креплением ф16 в комплекте, S16F-SCFCL-09-80 СБ ХО – 1 шт.
Резец расточной ВК8 d16мм L=80мм, 2142-02-01 ХО – 1 шт.
Резец расточной Т15К6 d16мм L=80мм, 2142-03 ХО – 1 шт.
Пластина сменная режущая державки d16мм CCMT09Т308-SM IC908, -HM YBC252,-C25 NC5330, CN2500, ПСР0025 – 1 шт.
Отвертка шлицевая 250*6,0 мм, кв. стержень, ударная, ИНСТР000324 – 1 шт.
Ящик борштанги d40мм L=1500мм 1 место, УБШ40.1500.1 – 1 шт.
Адаптер вылета резца d50-120мм, АДР50.16-00.000СБ ХО – 1 шт.
Комплект центровочный d50мм, УЦК5-00.000 СБ ХО – 1 шт.
Конус центровочный d50-147мм, ОС.19-00.022-01 ХО – 1 шт.
Кольцо стопорное d50мм, ОС.19-00.017 ХО СБ – 1 шт.
Державка резца с мех креплением ф16 в комплекте, S16F-SCFCL-09-80 СБ ХО – 1 шт.
Резец расточной ВК8 d16мм L=80мм, 2142-02-01 ХО – 1 шт.
Резец расточной Т15К6 d16мм L=80мм, 2142-03 ХО – 1 шт.
Пластина сменная режущая державки d16мм CCMT09Т308-SM IC908, -HM YBC252,-C25 NC5330, CN2500, ПСР0025 – 1 шт.
Отвертка шлицевая 250*6,0 мм, кв. стержень, ударная, ИНСТР000324 – 1 шт.
Ящик борштанги d40мм L=1500мм 1 место, УБШ40.1500.1 – 1 шт.
"Оснастка расточная для станков Пионер ПЛЮС борштанга ф50 расточка от 55 до 400мм", артикул "ОС2.ПНР.50.400"
Цена
Цена по запросу
Борштанга d50мм L=1500мм, БШ50.1500.9.150.16 – 1 шт.
Адаптер вылета резца d400мм, РД5-01.000 СБ ХО – 1 шт.
Комплект центровочный d50мм, УЦК5-00.000 СБ ХО – 1 шт.
Державка резца с мех креплением ф16 в комплекте, S16F-SCFCL-09-80 СБ ХО – 1 шт.
Пластина сменная режущая державки d16мм CCMT09Т308-SM IC908, -HM YBC252,-C25 NC5330, CN2500, ПСР0025 – 5 шт.
Отвертка шлицевая 250*6,0 мм, кв. стержень, ударная, ИНСТР000324 – 1 шт.
Ящик борштанги d40мм L=1500мм 1 место, УБШ40.1500.1 – 1 шт.
Конус центровочный d50-147мм, ОС.19-00.022-01 ХО – 2 шт.
Кольцо стопорное d50мм, ОС.19-00.017 ХО СБ – 2 шт.
Резец расточной ВК8 d16мм L=80мм, 2142-02-01 ХО – 1 шт.
Резец расточной Т15К6 d16мм L=80мм, 2142-03 ХО – 1 шт.
Адаптер вылета резца d400мм, РД5-01.000 СБ ХО – 1 шт.
Комплект центровочный d50мм, УЦК5-00.000 СБ ХО – 1 шт.
Державка резца с мех креплением ф16 в комплекте, S16F-SCFCL-09-80 СБ ХО – 1 шт.
Пластина сменная режущая державки d16мм CCMT09Т308-SM IC908, -HM YBC252,-C25 NC5330, CN2500, ПСР0025 – 5 шт.
Отвертка шлицевая 250*6,0 мм, кв. стержень, ударная, ИНСТР000324 – 1 шт.
Ящик борштанги d40мм L=1500мм 1 место, УБШ40.1500.1 – 1 шт.
Конус центровочный d50-147мм, ОС.19-00.022-01 ХО – 2 шт.
Кольцо стопорное d50мм, ОС.19-00.017 ХО СБ – 2 шт.
Резец расточной ВК8 d16мм L=80мм, 2142-02-01 ХО – 1 шт.
Резец расточной Т15К6 d16мм L=80мм, 2142-03 ХО – 1 шт.
Наши контакты
