Мобильный расточно-наплавочный комплекс СТАНЭКСПЕРТ® ТАРМАН 400 ЦПУ ПЛЮС
Увеличить
Увеличить
Мобильный расточно-наплавочный комплекс «СТАНЭКСПЕРТ® ТАРМАН-400 ЦПУ ПЛЮС» Предназначен для расточки и наплавки отверстий и наружных цилиндрических поверхностей при ремонте и изготовлении спецтехники, деталей различного оборудования, машин и механизмов по месту их нахождения, при ремонте и изготовлении без демонтажа узла.
Цена от
700 000,00 руб. без НДС
Гарантия 12 месяцев
Бесплатная техническая поддержка в течение всего времени эксплуатации станка
Бесплатное обучение работе на оборудовании
Характеристики станка
ДИАМЕТР ЦИЛИНДРИЧЕСКОЙ РАСТОЧКИ
От 25 до 400 мм*
*зависит от выбранной комплектации
ДИАМЕТР БОРШТАНГИ
20мм, 30мм, 40мм, 50мм
* зависит от выбранной комплектации
ДИАМЕТР НАПЛАВКИ
Внутренний диаметр от 25 до 500 мм*
Наружный диаметр от 100 до 500 мм**
* зависит от выбранной оснастки
**возможна наплавка наружных диаметров до 1000 мм (с применением доп. оснастки)
ДЛИНА БОРШТАНГИ
1500 мм, 2000 мм*
* возможно изготовление борштанг любых размеров по желанию заказчика
ЧАСТОТА ВРАЩЕНИЯ
от 0 до 250 об/мин
РЕГУЛИРОВАНИЕ ЧАСТОТЫ ВРАЩЕНИЯ
плавное, бесступенчатое
РЕВЕРС ВРАЩЕНИЯ ШПИНДЕЛЯ
есть
ГАБАРИТЫ
500х235х553 мм
РЕГУЛИРОВАНИЕ СКОРОСТИ ПОДАЧИ
плавное, бесступенчатое
УСКОРЕННАЯ ПОДАЧА (БЫСТРЫЙ ХОД)
есть
РЕВЕРС ПОДАЧИ
есть
ВОЗМОЖНОСТЬ ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ С РАСШИРЕННЫМ ФУНКЦИОНАЛОМ
есть
ИНДИКАЦИЯ РЕЖИМОВ РАБОТЫ
есть
МАКСИМАЛЬНАЯ ГЛУБИНА ПРОТОЧКИ
неограниченна
(зависит от длины борштанги)
НАПЛАВКА
спиральная непрерывная, секторная
ТОЧНОСТЬ ОБРАБОТКИ
Н7
ПИТАНИЕ
220 В, 50Гц
Шаговый двигатель ВРАЩЕНИЯ, МОЩНОСТЬ
1,5кВт*
Шаговый двигатель ПОДАЧИ, МОЩНОСТЬ
0,8кВт*
РАБОЧИЙ ХОД БОРШТАНГИ
неограниченный, 200 мм
Эксплуатация оборудования допускается только со стабилизатором напряжения
Производитель оставляет за собой право изменять конструкцию агрегата и узлов, а также стандартную комплектацию изготавливаемого оборудования, не сужая при этом диапазон ее технических возможностей.

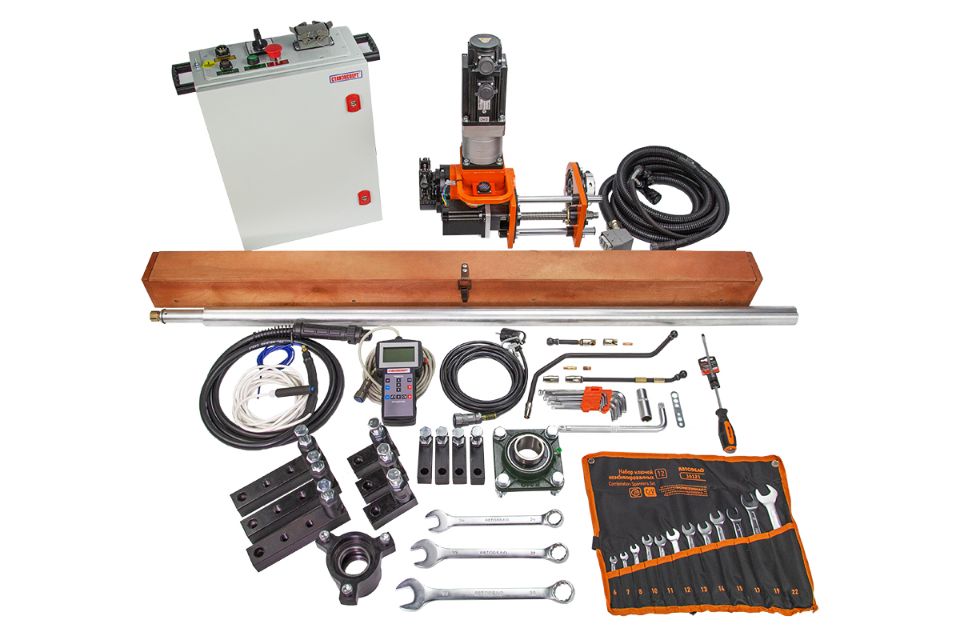

Стандартный комплект поставки мобильного расточно-наплавочного комплекса Тарман 400 ЦПУ ПЛЮС, КМС2.00.000 ЦПУ БАЗА
Цена
700 000,00 руб. без НДС

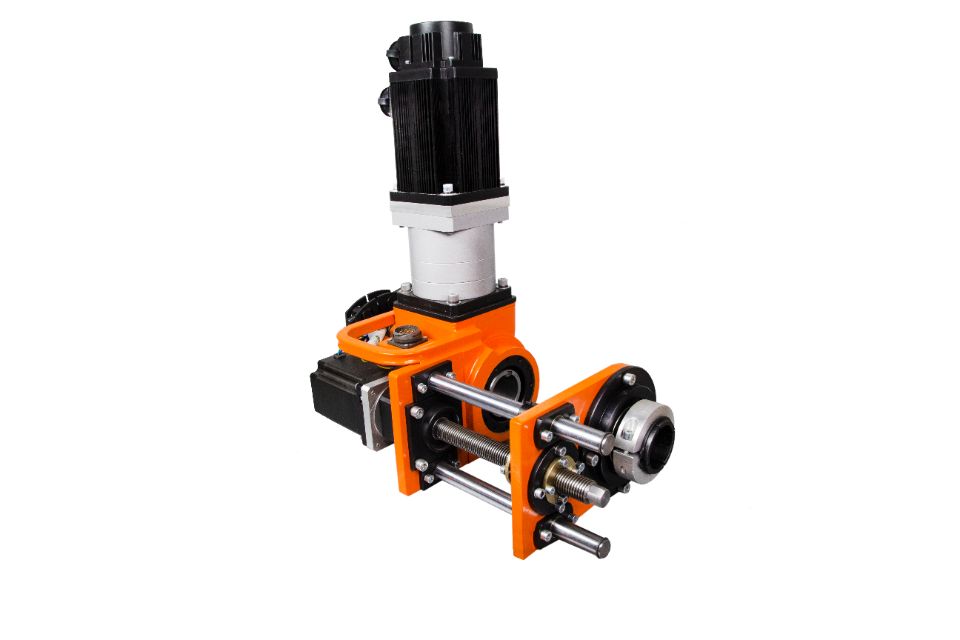

Агрегат электромеханический ТАРМАН400 - 1 шт
Пульт управления универсальный, арт. ПУ-01-01Э- 1 шт
Кабель питания-01, арт. КПБУ-01 - 1 шт
Кабель коммутационный МРНК-59, арт. КК-01 - 1 шт
Блок управления МРНК-59, арт. ШУ-01 - 1 шт
Кабель - рукав наплавочного вала, арт. СПМ-09.500 - 1 шт
Вал наплавочный МРНК59, арт. СПМ 09.000 СБ - 1 шт
Головка высокая 19мм 6гр. 1/2", арт. ИНСТР000037 - 1 шт
Вороток 1/2", 250 мм, Г-образный, арт. ИНСТР000030 - 1 шт
Набор ключей, комбинированных 12пр. (6-22мм; 8-27мм), арт. ИНСТР000572 - 1 шт
Набор ключей шестигранных 10шт 1,5-12мм удлинённых, арт. ИНСТР000265 - 1 шт
Ключ гаечный комбинированный 30мм, ИНСТР000100 - 1 шт
Ключ гаечный комбинированный 27мм, ИНСТР000099 - 1 шт
Ключ гаечный комбинированный 24мм, ИНСТР000098 - 1 шт
Скоба для регулировки вылета резца для борштанги ф40 измерение 115-417мм, 40ШМС-00.000 СБ ХО SM - 1 шт
Цепь приводная 57 звеньев, арт. СПМ-15.000-01
Звено соединительное С-2ПР-9,525 (06В-2 CL), арт. М003936 - 2 шт
Наконечник – диффузор Ø 0,8мм арт. СПН-07.107 СБ - 1 шт
Сопло, арт. СПН-07.110СБ - 1 шт
Горелка наплавочная наружная L=492 СБ, арт. СПМ-12.006 - 1 шт
Горелка, арт. СПН-07.100 СБ - 1 шт
Пульт управления универсальный, арт. ПУ-01-01Э- 1 шт
Кабель питания-01, арт. КПБУ-01 - 1 шт
Кабель коммутационный МРНК-59, арт. КК-01 - 1 шт
Блок управления МРНК-59, арт. ШУ-01 - 1 шт
Кабель - рукав наплавочного вала, арт. СПМ-09.500 - 1 шт
Вал наплавочный МРНК59, арт. СПМ 09.000 СБ - 1 шт
Головка высокая 19мм 6гр. 1/2", арт. ИНСТР000037 - 1 шт
Вороток 1/2", 250 мм, Г-образный, арт. ИНСТР000030 - 1 шт
Набор ключей, комбинированных 12пр. (6-22мм; 8-27мм), арт. ИНСТР000572 - 1 шт
Набор ключей шестигранных 10шт 1,5-12мм удлинённых, арт. ИНСТР000265 - 1 шт
Ключ гаечный комбинированный 30мм, ИНСТР000100 - 1 шт
Ключ гаечный комбинированный 27мм, ИНСТР000099 - 1 шт
Ключ гаечный комбинированный 24мм, ИНСТР000098 - 1 шт
Скоба для регулировки вылета резца для борштанги ф40 измерение 115-417мм, 40ШМС-00.000 СБ ХО SM - 1 шт
Цепь приводная 57 звеньев, арт. СПМ-15.000-01
Звено соединительное С-2ПР-9,525 (06В-2 CL), арт. М003936 - 2 шт
Наконечник – диффузор Ø 0,8мм арт. СПН-07.107 СБ - 1 шт
Сопло, арт. СПН-07.110СБ - 1 шт
Горелка наплавочная наружная L=492 СБ, арт. СПМ-12.006 - 1 шт
Горелка, арт. СПН-07.100 СБ - 1 шт
Преимущества
- Функция мерного хода, которая позволяет производить расточку на заданную глубину.
- Предусмотрен индикатор нагрузки

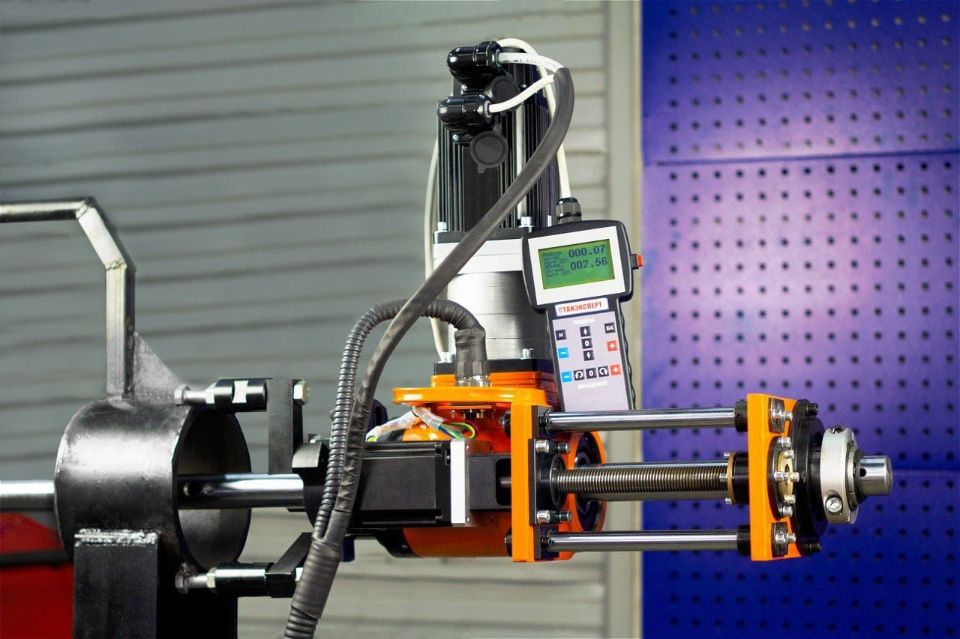

главного привода. - Имеет микропроцессорный дистанционный пульт управления, с длиной кабеля 5 метров. Функции пульта:
-Аварийного стопа.
-Индикации скорости подачи и режимов вращения.
-На дисплее отображается текущая скорость подачи и вращения.
-В реальном времени видно при каких параметрах осуществляются вращение и подача.
-Изменение направления вращения (по часовой и против часовой)
-Изменение направления подачи (вперёд и назад)
-Индикация скорости подачи по выбору, в «мм/об» или «мм/мин»
-Индикация скорости вращения в «об/мин» ( с точностью до 0,01 мм)
-Регулировка скорости подачи с точностью до 0,01 мм
- Регулировка скорости подачи с точностью до 0,01 мм
-Меню настройки.
-Регулирования яркости экрана и дополнительной подсветку.
-Мерный ход - обработка на заданную глубину
-Индикатор нагрузки сервомоторов
-Счетчик моточасов
- Быстрое перемещение (быстрый ход)
- Предусмотрена удалённая диагностика электронной части.
- Есть возможность обновления программного обеспечения.
- Установлены съемные направляющие, что увеличивает жесткость узла подачи, уменьшает биение и обеспечивает плавность работы
- Можно подключать любой сварочный полуавтомат со стандартным евро-разъемом.
- Предусмотрена возможность регулировки угловой передачи с помощью специальных регулировочных шайб без разборки станка
- Комплекс изготовлен из стандартных промышленных деталей, что дает возможность не быть замкнутым на одном производителе и уменьшает стоимость эксплуатации оборудования в три раза по сравнению с импортными аналогами.
- Предусмотрено автоматическое отключение приводов при возникновении критической нагрузки, например - упор в глухую стенку или поломка резца.
- Длина рабочего хода не ограничена, а зависит от длины борштанги или наплавочного вала. Для изменения рабочего хода достаточно передвинуть вал и зажать его цанговым зажимом.
- Секторная наплавка происходит непрерывно без гашения дуги в местах перехода валиков, вследствие чего не требуется последующая подварка краёв шва.
- Автоматическая наплавка имеет большую производительность по сравнению с другими видами сварки, требует меньшей квалификации сварщика, что в свою очередь позволяет в разы сократить затраты времени и денег.
- Работает в любом пространственном положении: горизонтально, вертикально, под любым углом.
Дополнительная оснастка к оборудованию
"Оснастка расточная для Тарман 400 ПЛЮС борштанга ф20 расточка от 25 до 50мм", артикул "ОС.КМС2.20 ЦПУ"
Цена
45 000,00 руб. без НДС
Борштанга расточная Ø20*2000мм, арт. БШ20.2000.12.150.8.6 - 1 шт
Втулка переходная дополнительной опоры с Ø40 на Ø20мм, арт. ОУ-00.005-01 СБ ХО - 4 шт
Втулка переходная главной опоры с ф50 на ф20мм, ОУ-00.034-02 - 2 шт
Втулка переходная борштанги Ø20 мм, арт. СПМ-01.012 СБ - 1 шт
Втулка переходная цанги Ø20мм, арт. СПМ 04.003 ХО - 1 шт
Пластина арт. ССМТ 060208 UE6020 CCMT21.51, арт. ПСР0034 - 10 шт
Державка расточного резца Ø8мм в комплекте, арт. 8SCLCL06 СБ ХО - 1 шт
Конус центровочный Ø20-48мм, арт. ОС-20-00.002 ХО - 2 шт
Кольцо стопорное Ø20мм, арт. ОС-19-00.009 СБ ХО - 2 шт
Ящик борштанги Ø40*2000мм, 1 место, арт. УБШ40.2000.1 - 1 шт
Втулка переходная дополнительной опоры с Ø40 на Ø20мм, арт. ОУ-00.005-01 СБ ХО - 4 шт
Втулка переходная главной опоры с ф50 на ф20мм, ОУ-00.034-02 - 2 шт
Втулка переходная борштанги Ø20 мм, арт. СПМ-01.012 СБ - 1 шт
Втулка переходная цанги Ø20мм, арт. СПМ 04.003 ХО - 1 шт
Пластина арт. ССМТ 060208 UE6020 CCMT21.51, арт. ПСР0034 - 10 шт
Державка расточного резца Ø8мм в комплекте, арт. 8SCLCL06 СБ ХО - 1 шт
Конус центровочный Ø20-48мм, арт. ОС-20-00.002 ХО - 2 шт
Кольцо стопорное Ø20мм, арт. ОС-19-00.009 СБ ХО - 2 шт
Ящик борштанги Ø40*2000мм, 1 место, арт. УБШ40.2000.1 - 1 шт
"Оснастка расточная для Тарман 400 ПЛЮС борштанга ф30 расточка от 35 до 150мм", артикул "ОС.КМС2.30 ЦПУ"
Цена
64 000,00 руб. без НДС
Борштанга d30мм*1500мм, арт. БШ30.1500.9.150.10.6 - 1 шт
Адаптер вылета резца ф30*95, арт. АДР30.10-00.000СБ ХО - 1 шт
Опора главная ф50-ф400мм Пионер-2 , арт. ОБШ5.400 СБ ХО SM - 1 шт
Опора дополнительная ф50 СБ, арт. ОБД5 - 1 шт
Конус центровочный ф30*147, ОС-19-00.019 ХО - 2 шт
Кольцо стопорное ф30 ОС-19-00.008 ХО СБ - 2 шт
Втулка переходная главной опоры с ф50 на ф30мм, ОУ-00.034-01 - 1 шт
Втулка переходная на штангу d30, КМС1.07.001-02 - 1 шт
Втулка переходная дополнительной опоры с ф50 на ф30мм, ОУ-00.035-01 - 1 шт
Державка резца диаметром ф10 в комплекте, S10Х-SCFCL-06-41 СБ ХО - 1 шт
Пластина ССМТ 060208 UE6020 CCMT21.51, ПСР0034 - 5 шт
Втулка переходная цанги ф30, СПМ 04.004 - 1 шт
Ящик борштанги ф40*1500 1 места, УБШ40.1500.1 - 1 шт
Адаптер вылета резца ф30*95, арт. АДР30.10-00.000СБ ХО - 1 шт
Опора главная ф50-ф400мм Пионер-2 , арт. ОБШ5.400 СБ ХО SM - 1 шт
Опора дополнительная ф50 СБ, арт. ОБД5 - 1 шт
Конус центровочный ф30*147, ОС-19-00.019 ХО - 2 шт
Кольцо стопорное ф30 ОС-19-00.008 ХО СБ - 2 шт
Втулка переходная главной опоры с ф50 на ф30мм, ОУ-00.034-01 - 1 шт
Втулка переходная на штангу d30, КМС1.07.001-02 - 1 шт
Втулка переходная дополнительной опоры с ф50 на ф30мм, ОУ-00.035-01 - 1 шт
Державка резца диаметром ф10 в комплекте, S10Х-SCFCL-06-41 СБ ХО - 1 шт
Пластина ССМТ 060208 UE6020 CCMT21.51, ПСР0034 - 5 шт
Втулка переходная цанги ф30, СПМ 04.004 - 1 шт
Ящик борштанги ф40*1500 1 места, УБШ40.1500.1 - 1 шт
"Оснастка расточная для Тарман 400 ПЛЮС борштанга ф40 расточка от 45 до 220мм", артикул "ОС.КМС2.40 ЦПУ"
Цена
78 000,00 руб. без НДС
Борштанга d40мм*1500мм, арт. БШ40.1500.9.150.16.12 - 1 шт
Адаптер вылета резца ф40*120, арт. АДР40.16-00.000СБ ХО - 1 шт
Опора главная ф50-ф400мм Пионер-2 , арт. ОБШ5.400 СБ ХО SM - 1 шт
Опора дополнительная ф40 СБ, арт. ОБД4 - 4 шт
Комплект центровочный ф40мм, арт. УЦК4-00.000 СБ ХО - 1 шт
Втулка, арт. КМС2.07.000 СБ - 1 шт
Втулка переходная с ф50 на ф40мм, L=58мм для цанги, арт. ОУ-00.032-06 МХ - 1шт
Втулка переходная главной опоры с ф50 на ф40мм, арт. ОУ-00.034 ХО - 1 шт
Державка резца с мех креплением ф16 в комплекте, арт. 16-SCLCL09-80 СБ ХО - 1шт
Пластина сменная режущая державки ф16мм CCMT09Т308-SM IC908, арт. -HM YBC252,-C25 NC5330, CN2500, ПСР0025 - 5 шт
Ящик борштанги ф40*1500 1 места, арт. УБШ40.1500.1 - 1 шт
Адаптер вылета резца ф40*120, арт. АДР40.16-00.000СБ ХО - 1 шт
Опора главная ф50-ф400мм Пионер-2 , арт. ОБШ5.400 СБ ХО SM - 1 шт
Опора дополнительная ф40 СБ, арт. ОБД4 - 4 шт
Комплект центровочный ф40мм, арт. УЦК4-00.000 СБ ХО - 1 шт
Втулка, арт. КМС2.07.000 СБ - 1 шт
Втулка переходная с ф50 на ф40мм, L=58мм для цанги, арт. ОУ-00.032-06 МХ - 1шт
Втулка переходная главной опоры с ф50 на ф40мм, арт. ОУ-00.034 ХО - 1 шт
Державка резца с мех креплением ф16 в комплекте, арт. 16-SCLCL09-80 СБ ХО - 1шт
Пластина сменная режущая державки ф16мм CCMT09Т308-SM IC908, арт. -HM YBC252,-C25 NC5330, CN2500, ПСР0025 - 5 шт
Ящик борштанги ф40*1500 1 места, арт. УБШ40.1500.1 - 1 шт
"Оснастка расточная для Тарман 400 ПЛЮС борштанга ф40 расточка от 45 до 400мм", артикул "ОС.КМС2.400 ЦПУ"
Цена
103 000,00 руб. без НДС
Борштанга d40мм*1500мм, арт. БШ40.1500.9.150.16.12 - 1 шт
Адаптер вылета резца ф400мм, арт. РД5-01.000 СБ ХО - 1 шт
Опора главная ф50-ф400мм Пионер-2 , арт. ОБШ5.400 СБ ХО SM - 1 шт
Опора дополнительная ф40 СБ, арт. ОБД4 - 1 шт
Комплект центровочный ф40мм, арт. 1УЦК4-00.000 СБ ХО - 1 шт
Втулка, арт. КМС2.07.000 СБ - 1 шт
Втулка переходная с ф50 на ф40мм, L=58мм для цанги, арт. ОУ-00.032-06 МХ - 1 шт
Втулка переходная главной опоры с ф50 на ф40мм, арт. ОУ-00.034 ХО - 1 шт
Державка резца с мех креплением ф16 в комплекте, арт. 16-SCLCL09-80 СБ ХО - 1 шт
Пластина сменная режущая державки ф16мм CCMT09Т308-SM IC908, арт .-HM YBC252,-C25 NC5330, CN2500, ПСР0025 - 5 шт
Ящик борштанги ф40*1500 1 места, арт. УБШ40.1500.1 - 1 шт
Адаптер вылета резца ф400мм, арт. РД5-01.000 СБ ХО - 1 шт
Опора главная ф50-ф400мм Пионер-2 , арт. ОБШ5.400 СБ ХО SM - 1 шт
Опора дополнительная ф40 СБ, арт. ОБД4 - 1 шт
Комплект центровочный ф40мм, арт. 1УЦК4-00.000 СБ ХО - 1 шт
Втулка, арт. КМС2.07.000 СБ - 1 шт
Втулка переходная с ф50 на ф40мм, L=58мм для цанги, арт. ОУ-00.032-06 МХ - 1 шт
Втулка переходная главной опоры с ф50 на ф40мм, арт. ОУ-00.034 ХО - 1 шт
Державка резца с мех креплением ф16 в комплекте, арт. 16-SCLCL09-80 СБ ХО - 1 шт
Пластина сменная режущая державки ф16мм CCMT09Т308-SM IC908, арт .-HM YBC252,-C25 NC5330, CN2500, ПСР0025 - 5 шт
Ящик борштанги ф40*1500 1 места, арт. УБШ40.1500.1 - 1 шт
"Оснастка расточная для Тарман 400 ПЛЮС борштанга ф50 расточка от 55 до 220мм", артикул "ОС.КМС2.50 ЦПУ"
Цена
79 000,00 руб. без НДС
Борштанга d50мм*1500мм, арт. БШ50.1500.9.150.16.10 - 1шт
Адаптер вылета резца ф50*120, арт. АДР50.16-00.000СБ ХО - 1шт
Опора главная ф50-ф400мм Пионер-2 , арт. ОБШ5.400 СБ ХО SM - 1шт
Опора дополнительная ф50 СБ, арт. ОБД5 - 1шт
Комплект центровочный ф50мм, арт. УЦК5-00.000 СБ ХО - 1шт
Державка резца с мех креплением ф16 в комплекте, арт. 16-SCLCL09-80 СБ ХО - 1шт
Пластина сменная режущая державки ф16мм CCMT09Т308-SM IC908, арт. -HM YBC252,-C25 NC5330, CN2500, ПСР0025 - 5 шт
Ящик борштанги ф40*1500 1 места, арт. УБШ40.1500.1 - 1шт
Адаптер вылета резца ф50*120, арт. АДР50.16-00.000СБ ХО - 1шт
Опора главная ф50-ф400мм Пионер-2 , арт. ОБШ5.400 СБ ХО SM - 1шт
Опора дополнительная ф50 СБ, арт. ОБД5 - 1шт
Комплект центровочный ф50мм, арт. УЦК5-00.000 СБ ХО - 1шт
Державка резца с мех креплением ф16 в комплекте, арт. 16-SCLCL09-80 СБ ХО - 1шт
Пластина сменная режущая державки ф16мм CCMT09Т308-SM IC908, арт. -HM YBC252,-C25 NC5330, CN2500, ПСР0025 - 5 шт
Ящик борштанги ф40*1500 1 места, арт. УБШ40.1500.1 - 1шт
"Оснастка расточная для Тарман 400 ПЛЮС борштанга ф50 расточка от 55 до 400мм", артикул "ОС.КМС2.400 ЦПУ"
Цена
104 000,00 руб. без НДС
Борштанга d50мм*1500мм, арт. БШ50.1500.9.150.16.10 - 1шт
Адаптер вылета резца ф50*120, арт. АДР50.16-00.000СБ ХО - 1шт
Опора главная ф50-ф400мм Пионер-2 , арт. ОБШ5.400 СБ ХО SM - 1шт
Опора дополнительная ф50 СБ, арт. ОБД5 - 1шт
Комплект центровочный ф50мм, арт. УЦК5-00.000 СБ ХО - 1шт
Державка резца с мех креплением ф16 в комплекте, арт. 16-SCLCL09-80 СБ ХО - 1шт
Пластина сменная режущая державки ф16мм CCMT09Т308-SM IC908, арт. -HM YBC252,-C25 NC5330, CN2500, ПСР0025 - 5 шт
Ящик борштанги ф40*1500 1 места, арт. УБШ40.1500.1 - 1шт
Адаптер вылета резца ф50*120, арт. АДР50.16-00.000СБ ХО - 1шт
Опора главная ф50-ф400мм Пионер-2 , арт. ОБШ5.400 СБ ХО SM - 1шт
Опора дополнительная ф50 СБ, арт. ОБД5 - 1шт
Комплект центровочный ф50мм, арт. УЦК5-00.000 СБ ХО - 1шт
Державка резца с мех креплением ф16 в комплекте, арт. 16-SCLCL09-80 СБ ХО - 1шт
Пластина сменная режущая державки ф16мм CCMT09Т308-SM IC908, арт. -HM YBC252,-C25 NC5330, CN2500, ПСР0025 - 5 шт
Ящик борштанги ф40*1500 1 места, арт. УБШ40.1500.1 - 1шт
Наши контакты
