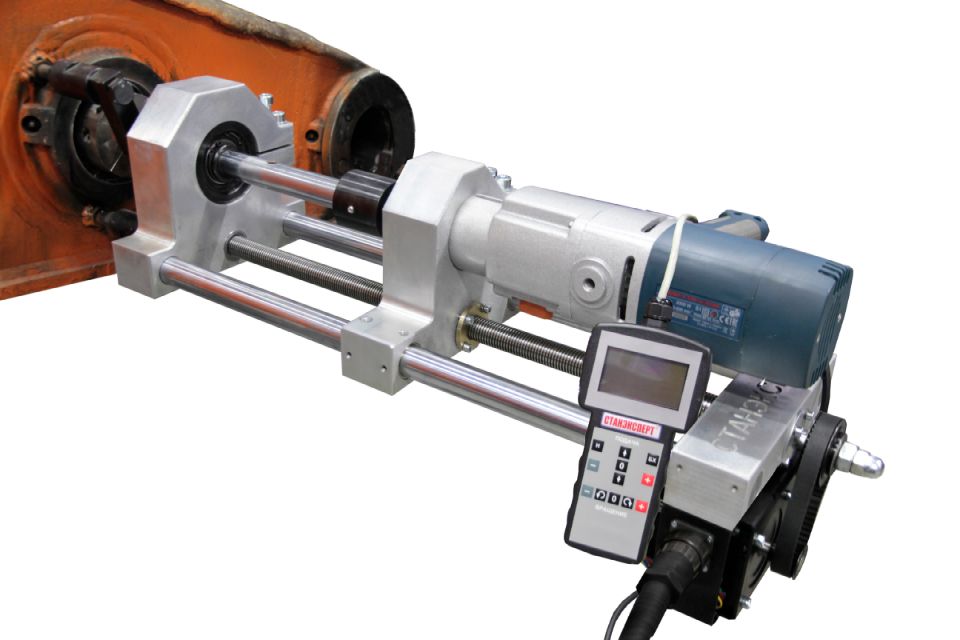

Мобильный расточно-наплавочный комплекс
СТАНЭКСПЕРТ® МРНК ПИОНЕР-ЦПУ
Мобильный расточно-наплавочный комплекс «СТАНЭКСПЕРТ® МРНК ПИОНЕР ЦПУ» предназначен для расточки и наплавки изношенных цилиндрических отверстий и наружных цилиндрических поверхностей спецтехники, деталей различного оборудования, машин и механизмов, по месту их нахождения, при ремонте и изготовлении без демонтажа узла.
Гарантия 12 месяцев
Бесплатная техническая поддержка в течение всего времени эксплуатации станка
Бесплатное обучение работе на оборудовании
Характеристики станка
Диаметр цилиндрической расточки
От 45 до 400 мм*
*возможна расточка диаметром от 25 мм, с применением борштанги меньшего диаметра
ДИАМЕТР НАПЛАВКИ
Внутренний диаметр от 50 до 500 мм*
Наружный диаметр от 100 до 500 мм**
* возможна наплавка внутренних диаметров от 25 мм (с применением доп. оснастки)
**возможна наплавка наружных диаметров до 1000 мм (с применением доп. оснастки)
Рабочий ход борштанги
400 мм*
*возможно изготовление станка с другой длиной рабочего хода по желанию заказчика
Длина борштанги
1200 мм, 1500 мм, 2000 мм*
*зависит от выбранной комплектации
Диаметр борштанги
20 мм, 30 мм, 40 мм, 50 мм*
*зависит от выбранной комплектации
Длина наплавочного вала
1000 мм*
*возможно изготовление наплавочного вала любых размеров по желанию заказчика
Частота вращения наплавочного вала
от 0 до 14 об/мин
Частота вращения борштанги
От 0 до 250 об/мин*
*зависит от характеристик используемого
привода (дрели, сервомотора)
Регулирование частоты вращения наплавочного вала
плавное, бесступенчатое
Реверс вращения шпинделя
есть
ПОДАЧА
от 0 до 130 мм/мин
Регулирование скорости подачи
Плавное, бесступенчатое
Ускоренная подача (Быстрый ход)
есть
РЕВЕРС ПОДАЧИ
есть
НАПЛАВКА
Секторная, спиральная непрерывная
ПИТАНИЕ
220 В, 50Гц
Привод подачи, тип/мощность эл. двигателя
Мотор-редуктор постоянного тока /0,1кВт*
Максимальная глубина наплавки
За один рабочий ход 365 мм
Габаритные размеры наплавочной установки
620х230х350 мм
Точность обработки
Н7
Эксплуатация оборудования допускается только со стабилизатором напряжения
Производитель оставляет за собой право изменять конструкцию агрегата и узлов, а также стандартную комплектацию изготавливаемого оборудования, не сужая при этом диапазон ее технических возможностей.
Стандартный комплект поставки мобильного расточно-наплавочного комплекса СТАНЭКСПЕРТ® "МРНК ПИОНЕР ЦПУ БАЗА", артикул "МРНКПНРЦПУ БАЗА"
Цена
314 000,00 руб. без НДС
Блок управления МРНК Пионер (М) ЦПУ, арт. ШУ-07ЦПУ - 1 шт
Кабель питания, арт. КПБУ-02 - 1 шт
Кабель коммутационный МРНК Пионер (М), арт. КК-03 - 1 шт
Пульт управления универсальный, арт. ПУ-01-01Э - 1 шт
Вал наплавочный МРНК Пионер (М), арт. НГП-03.000 - 1 шт
Кабель-рукав наплавочного вала, арт. СПМ-09.500 - 1 шт
Наплавочная головка Пионер (М), арт. НГП-00.000 - 1 шт
Набор ключей шестигранных 10шт 1,5-12мм удлинённых, арт. ИНСТР000265 - 1 шт
Горелка, арт. СПН-07.100 СБ - 1 шт
Горелка наплавочная наружная L=492 СБ, арт. СПМ-12.006 - 1 шт
Сопло, арт. СПН-07.110СБ - 1 шт
Наконечник-диффузор d0,8мм, арт. СПН-07.107 СБ - 1 шт
Муфта привода борштанги ф40 (конус морзе №3), арт. ОС-00.002-01 ХО - 1 шт
Втулка переходная дополнительной опоры с ф40 на ф22,3мм, арт. ОУ-00.004-01 СБ ХО - 1 шт
Преимущества
- Направляющие каретки из стали закаленной токами высокой частоты придают дополнительную жесткость конструкции и обеспечивают минимальный износ.
- Каретка станка выполнена из цельного алюминиевого сплава АМГ6, который обладает коррозионной и вибрационной стойкостью.
- Работает в любом пространственном положении: горизонтально, вертикально, под углом.
- Имеет микропроцессорный дистанционный пульт управления, с длиной кабеля 5 метров.Функции пульта:
-Аварийного стопа.
-Индикации скорости подачи и режимов вращения.
-На дисплее отображается текущая скорость подачи и вращения.
-В реальном времени видно при каких параметрах осуществляются вращение и подача.
-Изменение направления вращения (по часовой и против часовой)
-Изменение направления подачи (вперёд и назад)
-Индикация скорости подачи по выбору, в «мм/об» или «мм/мин»
-Индикация скорости вращения в «об/мин» ( с точностью до 0,01 мм)
-Регулировка скорости подачи с точностью до 0,01 мм
- Регулировка скорости подачи с точностью до 0,01 мм
-Меню настройки.
-Регулирования яркости экрана и дополнительной подсветку.
-Мерный ход - обработка на заданную глубину
-Индикатор нагрузки сервомоторов
-Счетчик моточасов
- Быстрое перемещение (быстрый ход)
- Плавность и точность обработки благодаря функции регулировки люфтов. В станке предусмотрена система регулировки осевых зазоров винта и гайки, а также радиальных зазоров подшипников скольжения, что позволяет обеспечить плавность и точность обработки.
- Передний неподвижный суппорт для закрепления станка и средний подвижный суппорт для закрепления привода, имеют толщину 60 мм. Оба суппорта оснащены разжимными винтами для облегчения установки станка и привода.
- В станке применяются подшипники качения закрытого типа
- Защита от попадания грязи.
- Плавное без заеданий вращение.
- Высокое качество обрабатываемой поверхности.
- Автоматическая наплавка имеет большую производительность по сравнению с другими видами сварки, требует меньшей квалификации сварщика, что в свою очередь позволяет в разы сократить затраты времени и денег.
- Используемые двигатели постоянного тока в силу отсутствия щеточно-коллекторного узла имеют долгий срок службы, позволяют осуществлять точное позиционирование и регулировку скорости вращения и подачи.
- Для расточки в качестве привода подойдет любая высоко моментная низко оборотистая дрель.
- Для наплавки подойдет любой сварочный аппарат со стандартным евроразъемом.
- Секторная наплавка происходит непрерывно без гашения дуги в местах перехода валиков, вследствие чего не требуется последующая подварка краёв шва.
- Предусмотрена удалённая диагностика электронной части.
- Станок можно оснастить сервоприводом вращения для расточки до 400 мм.
Дополнительная оснастка к оборудованию
"Оснастка расточная для станков Пионер борштанга ф20 расточка от 25 до 50мм, артикул ОС1.ПНР.20"
Цена
44 000,00 руб. без НДС
Державка расточного резца ф8 в комплекте, арт. 8SCLCL06 СБ ХО - 1 шт
Пластина ССМТ 060208 UE6020 CCMT21.51, арт. ПСР0034 - 5 шт
Конус центровочный ф20-48мм, арт. ОС.20-00.002 ХО - 2 шт
Кольцо стопорное ф20, арт. ОС.19-00.009 ХО СБ - 2 шт
Опора главная ф40мм Пионер, арт. ОБШ4.СБ ХО SM - 1 шт
Опора дополнительная ф20 СБ, арт. ОБД2 - 1 шт
Втулка переходная главной опоры с ф40 на ф20мм, арт. ОУ-00.005 СБ ХО - 1 шт
Втулка переходная муфты привода с ф40 на ф20мм, арт. ОУ-00.009 ХО - 1 шт
Ящик борштанги ф30*1200 1 место, арт. УБШ30.1200.1 - 1 шт
"Оснастка расточная для станков Пионер борштанга ф30 расточка от 35 до 150мм, артикул ОС1.ПНР.30"
Цена
55 000,00 руб. без НДС
Адаптер вылета резца ф30*95, арт. АДР30.10-00.000СБ ХО - 1 шт
Опора главная ф40мм Пионер, арт. ОБШ4.СБ ХО SM - 1 шт
Опора дополнительная ф40 СБ, арт. ОБД4 - 1 шт
Конус центровочный ф30*147, арт. ОС.19-00.019 ХО - 2 шт
Кольцо стопорное ф30, арт. ОС.19-00.008 ХО СБ - 2 шт
Втулка переходная главной опоры с ф40 на ф30мм, арт. ОУ-00.003 СБ ХО - 1 шт
Втулка переходная дополнительной опоры с ф40 на ф30, арт. ОУ-00.003-01 СБ ХО - 1 шт
Державка резца диаметром ф10 в комплекте, арт. 10SCLCL06 СБ ХО - 1 шт
Пластина ССМТ 060208 UE6020 CCMT21.51, арт. ПСР0034 - 5 шт
Втулка переходная муфты привода с ф40 на ф30мм, ОУ-00.009-01 ХО - 1 шт
Ящик борштанги ф30*1200 1 место, арт. УБШ30.1200.1 - 1 шт
"Оснастка расточная для станков Пионер борштанга ф40 расточка от 45 до 220мм, артикул ОС1.ПНР.40"
Цена
62 000,00 руб. без НДС
Адаптер вылета резца ф40*120, арт. АДР40.16-00.000СБ ХО - 1 шт
Комплект центровочный ф40мм, арт. УЦК4-00.000 СБ ХО - 1 шт
Опора главная ф40мм Пионер, арт. ОБШ4.S СБ ХО - 1 шт
Опора дополнительная ф40 СБ, арт. ОБД4 - 1 шт
Державка резца с мех креплением ф16 в комплекте, арт. 16-SCLCL09-80 СБ ХО - 1 шт
Пластина сменная режущая ф16мм CCMT09Т308-SM IC908, -HM YBC252, -C25 NC5330, CN2500, арт. ПСР0025 - 5 шт
Ящик борштанги ф40*1500 1 места, арт. УБШ40.1500.1 - 1 шт
"Оснастка расточная для станков Пионер борштанга ф40 расточка от 45 до 400мм, артикул ОС1.ПНР.400"
Цена
72 000,00 руб. без НДС
Адаптер вылета резца ф400, арт. РД4-00.000 СБ ХО - 1 шт
Комплект центровочный ф40мм, арт. УЦК-00.000 СБ ХО - 1 шт
Опора главная ф40-ф400мм Пионер-2 , арт. ОБШ4.400 СБ ХО SM - 1 шт
Опора дополнительная ф40 СБ, арт. ОБД4 - 1 шт
Державка резца с мех креплением ф16 в комплекте, арт. 16-SCLCL09-80 СБ ХО - 1 шт
Пластина сменная режущая ф16мм CCMT09Т308-SM IC908, -HM YBC252, -C25 NC5330, CN2500, арт. ПСР0025 - 5 шт
Отвертка шлицевая 250*6,0 мм, кв. стержень, ударная, арт. ИНСТР000324 - 1 шт
Ящик борштанги ф40*1500 1 места, арт. УБШ40.1500.1 - 1 шт
